吊桶，根據卸矸形式不同那，可分為掛鉤式吊桶和座鉤式吊桶。而吊桶是立井井筒開鑿期間提升矸石,升降人員和材料的主要容器。并且，當井筒涌水量小于/h時,還可作排水用。非常方便，簡單易操作。

使用范圍及特點：吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時，還可作排水用。根據卸矸形式不同吊桶分為掛。鉤式吊桶、座鉤式吊桶

座鉤式吊桶的用途：吊桶是立井井筒開鑿期間提升矸 石、升降人員和材料的主要容器。當井筒涌水量小于6M3/h時，還可作排水用。

座鉤式吊桶是礦山立井施工中用于運送混凝土的專用設備，它適用于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。座鉤式吊桶特別對用凍結施工深表土層時、不能使用輸料管下料時，更適合，座鉤式吊桶是煤礦鑿井期間安全生產必不可少的。舊式底卸式吊桶在使用過程中顯得笨拙，操作不方便，卸料不完全等缺點。本產品在原有的技術上改革創新，擺脫了這些缺點，提高了輸送混凝土的速度，操作簡便，在出料口的弧行板面設有橡膠板，保證了出料口部的密封性和漿液不泄露，同時也延長了吊桶的使用壽命，對避免和防止在煤礦立井期間不安全的隱患發生有著十分重要的意義，因此將該項技術推廠應用，順應煤礦安全生產和發展的趨勢和需求。

結構  兩種型式的吊桶的結構均如下圖所示，不同的是掛鉤式吊桶是平底，座鉤式吊桶如下圖右下角所示是雙層桶底結構。另外，3m3以下型號桶梁無圖示之支撐。

座鉤式吊桶輸送混凝土的優點是：

1、卸料快，操作簡便。

2、安全可靠。

3混凝土的水灰比能得以充分保證。比用管道輸送的優點是無離析現象。

4、在完成一個段高的砌壁工作后，工作面清理工作量小，從而砌壁速度快。

5、矸石吊桶在翻轉卸料時對吊盤沖擊大，底卸式吊桶則無此弊端，且不須在吊盤上設專人司摘掛鉤工作，因而能節省人時。

6、能適應各種砌壁工藝。

座鉤式吊桶需要配鉤頭裝置使用，礦用吊桶是立井井筒開鑿期間提升矸石、升降人員和材料的主要容器。

座鉤式吊桶應用要求

1. 使用前應檢查銷軸的螺母及開口銷是否松動損壞脫落、銷軸桶梁轉動處是否銹蝕、轉動是否靈活，有缺件及時更換。使用時各轉動處應加油潤滑，避免零件之間的干磨損。

2.座鉤式吊桶桶體上的四個鉤環，主要供提升時穩定、移動及更換吊桶時操作之用。

3. 桶梁掛鉤處磨損量達到下列情況時，建議更換： ⑴ 容積4m³以上（含4m³）吊桶桶梁磨損量小于垂直方向設計直徑10mm時；

⑵ 3m³以下（含3m³）的吊桶桶梁磨損量小于垂直方向設計直徑12%時。

4. 使用期間應有專人對桶梁、銷軸、耳環、鉚釘、焊縫進行檢查。

5.座鉤式吊桶適用于自動翻矸裝置。座鉤式吊桶的桶底是雙層桶底，桶底中間有中心圓孔，是為自動翻矸時與鉤子配合所用，吊桶規格不同，雙層桶底中心孔幾何尺寸也不同，使用時只需參照吊桶圖樣式對自動翻矸裝置的托架寬度與支撐高度加以修改即可。掛鉤式吊桶無雙層桶底，適用于人工掛鉤翻矸.

6. 為防止桶梁砸手，應在桶梁落腳的桶口處焊上四個桶梁支撐板塊。

座鉤式吊桶保養、維修

用戶應定期檢查桶梁耳柄、內外耳環板孔壁、桶梁掛鉤段圓弧、銷軸軸頸等處的潤滑及磨損情況，經常處于干摩擦狀態時會加劇磨損，當磨損量達到第五條中的相關規定時，建議更換。當桶體壁凹凸不平嚴重、彎曲變形、銹蝕嚴重、桶壁減薄、局部焊縫開裂，應進行檢修再用。貯存半年以上，使用前進行檢查、保養。

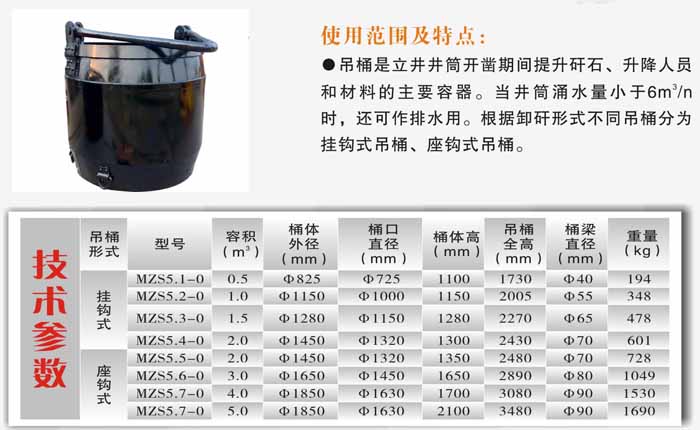

座鉤式吊桶技術參數



a.座鉤式吊桶產品特點

座鉤式吊桶用杠桿或操作手把打開扇形閘門,即可自動卸下混凝土,可顯著的提高立井砌壁施工中輸運混凝土的速度,操作簡便,在出料口的弧形板面設有橡膠板,保證了出料口部的密封性和漿液不泄露。

b.座鉤式吊桶主要用途及適用范圍

座鉤式吊桶是礦山立井施工中用于運送混凝土的專用設備，座鉤式吊桶適合于煤礦、金屬礦、非金屬礦及其他立井施工需要澆注混凝土的場合。座鉤式吊桶特別對用凍結法施工深表土層時、不能使用輸料管下料時，較更合適。

座鉤式吊桶調整、使用

1、底卸式吊桶整機運到用戶不需拆卸安裝即可就地使用，但在使用前必須檢查本機某些零件是否在運輸途中發生彎曲變形或損壞。拔下插銷，開啟操作手把（杠桿）打開扇形閘門，反復操作數次，無憋勁現象。各鉸鏈、銷軸處加機油潤滑，搬動桶梁，看是否轉動靈活，檢查扇形閘門的滾柱是否轉動靈活，滾動軸承擋圈有否脫落，確認使用無誤時，才能開始使用，使用要定期檢查所有銷軸的螺母及開口銷是否松動，損壞脫落要及時更換新的。

2、如想調整扇形閘門的松緊程度時，應先關閉扇形閘門，松開固定閘門底板的螺栓，調整調節螺母，然后再擰緊固定閘門底板的螺栓。

3、桶梁掛鉤圓弧處磨損量達到下列情況時必須更換：

容積在3m3以下的座鉤式吊桶桶梁磨損量小于垂直方向設計直徑12%時，容積在4m3以上的吊桶桶梁磨損量小于垂直方向設計直徑15mm時。

4、底卸式吊桶是立放在平板車上，用電機車或其他牽引方式往返于井口棚與混凝土集中攪拌站之間，因而要求：

a.混凝土集中攪拌站的出料口高度要滿足該吊桶的受料高度。

b.該座鉤式吊桶在平面上的重心應與平板車重心大致吻合。

c.井口棚與混凝土集中攪拌站之間的軌道力求按標準鋪設。

d.平板車的運行速度宜緩慢運行，不要急停，運行速度平穩。

5、為了保持吊桶桶體內壁的清潔、不留殘料，在吊桶停用時盡快用水沖洗，以保持吊桶內壁清潔光滑無灰漿附著。

6、閘門啟閉操作手把（杠桿）的使用：

座鉤式吊桶由操作手把、連桿組成一個杠桿系統，操作手把一端的一個鉸鏈固定在底圈的支點，另一個鉸鏈通過連桿與扇形板鉸鏈連接，當操作手把向下按動時閘門開啟，反之則關閉。

7、閉鎖機構的使用

座鉤式吊桶用鋼板焊制的插銷座焊接在桶身錐體的上部，插銷座加工為扁長孔，可容插銷鉤頭通過。插銷座本身系上、下二塊鋼板組成，二塊鋼板開口部分可容納操作手把（杠桿）的橫桿卡入，當關閉閘門時，啟閉手把貼近桶身，手把橫梁進入閉鎖機構的插銷座開口部分，再插入插銷鉤頭，可阻止手把橫桿脫出。在插入插銷鉤頭后即轉動90，以防止插銷跳出。插銷的頭部用焊接鏈接環系掛在桶身上，操作方便，可使充滿料漿的吊桶閘門不會隨便打開，保障了安全。

座鉤式吊桶保養、維修

用戶應定期檢查桶梁的耳柄、內外耳環板孔壁、桶梁掛鉤段圓弧、銷軸軸徑磨損情況、潤滑情況，座鉤式吊桶經常處于干摩擦狀態時加速磨損，當桶梁磨損量達到必須更換標準時,不得再用。

當發現桶體錐形部銹蝕嚴重、桶壁減薄、局部焊縫開裂、橡膠板磨損使料漿滴漏，應進行檢修后使用。

用敲打的方法檢查耳環上的銷軸是否牢靠，槽螺母、開口銷及其他銷軸、槽螺母、開口銷是否完整，對銷軸轉動潤滑不良，應添加潤滑油。

定期向滾動軸承注入潤滑油。

座鉤式吊桶安全警示

嚴禁用底卸式吊桶升降人員。

底卸式吊桶提升到地面時，只準在吊桶停穩和井蓋門關閉以后，才能將該吊桶放到平板車上運走。

底卸式吊桶裝入的混凝土不得太滿，以免在下井時溢出掉下傷人。
