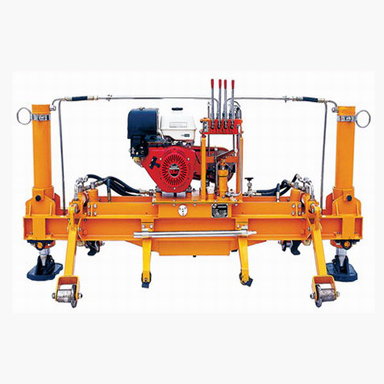

YQ-4B型液壓起道機是鐵路線路大修、中修及維修的起道專用設備。它能在43、50、60kg/m軌道的標準軌距線路上起道作業，兼具調整軌道水平的功能。YQ-4B型液壓起道機由動力系統（柴油機、汽油機或電動機）、液壓系統、起道、勾軌、走行升降及下道部分組成，具有結構緊湊、操作簡便、上下道迅速可靠、維修方便等特點。本機下道后不侵“限界”，上道作業不影響鋼軌間絕緣，能夠利用列車間隔時間作業，是機械化養路不可少的中小設備。
『YQ-4B型液壓起道機主要技術參數』
◆ 汽油機功率：8.6KW
◆ 系統工作壓力：16MPa
◆ 最大起道力 ：125KN*2
◆ 最大起道量 ：500mm
◆ 軌鉤之間、機架與鋼軌之間絕緣電阻：不小于1M歐
◆ 主機質量（不含下道架）：＜370kg
◆ 外形尺寸：（長×寬×高）（1650×855×1040）
YQ-4B型液壓起道機組成部分及特點
整機主要由液壓傳動部分和杠桿部分組成。
YQ-4B型液壓起道機主要結構特點：該機采用手動作業，不需其它動力消耗，主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。
杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。
升降液壓傳動部分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。
YQ-4B型液壓起道機使用說明
1、放松液壓部分通氣閥，打開回油閥，在頂柱或側鉤處適度施壓，使其降到最低位置，然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置，并將頂柱垂直于地面，將操縱桿插入撳手孔內，緩慢撳動操縱桿，使柱塞泵芯作往復運動，側鉤將帶動路軌向上運動達到起道目的，在被起路軌下墊上適當?shù)哪緣K，緩慢打開回油閥，讓路軌下到木塊上，適度給機器頂柱或側鉤向下旋壓，讓機器復位，關閉回油閥，旋緊通氣閥，卸去起道機。
YQ-4B型液壓起道機機器保養
1、為了確保機器在每次使用時靈活可靠，必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕，用完必須上好機油，如使用間隔期較長，則必須上防銹油，不要將機器摔、磕、碰傷，以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時，應選用粘度為18-38厘斯（油溫50℃時）規格的，其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時，應用汽油或柴油清潔油路及主要零部件，并注意不得損壞零部件。
