滾輪罐耳原理

新型滾輪罐耳的工作原理：滾輪通過軸與擺架連接，擺架通過銷軸與支座及緩沖器與復合調整器連接，緩沖器與復合調整器4通過銷軸與擺架及支座連接，緩沖器與復合調整器由殼體Ⅰ和殼體Ⅱ、碟形彈簧、彈簧予緊力調整螺母、導桿共同組成，通過轉動殼體Ⅱ可調整懸掛長度，從而調整滾輪位置，用鐵絲可鎖緊殼體Ⅰ、Ⅱ；調整螺母、調整工具孔用于插入棒狀工具以使螺紋相對轉動；懸掛孔用于與擺架和支座連接。

滾輪罐耳以液壓緩沖器取代傳統的緩沖結構,承載能力大、運行平穩、可靠性高、壽命長、調整維修方便。 滾輪罐耳底座等零部件采用新型材料,整體結構強度更高,抗沖擊性強。 緩沖器復位壓力小,可有效地避免滾輪與罐道產生異常碰撞。通過杠桿傳遞到減震筒上,同時起到導向、緩沖與穩定作用。罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦,因此減少了動力消耗,降低了噪音,罐道和罐耳的磨損也大大降低。從而,提高了罐道和罐耳的使用壽命。

滾輪罐耳標準

【滾輪罐耳國標標準】

MT236-2011（國標）：本標準規定了矩形鋼雄道滾輪罐耳(以下簡稱滾輪罐耳) 的產品分類、技術要求、試驗方法、檢驗 規則、標志、包裝、運輸和貯存。 滾輪罐耳本標準適用于立井提升容器（箕斗、罐籠、平衡錘）沿矩形鋼罐道導向的滾輪罐耳。

發布日期：2011-04-12 實施日期：2011-09-01 代替標準：MT236-1991

國家安全生產監督管理總局公告2011年第13號

引用標準：GB/T 700;GB/T 985.1;GB/T 1184-1996;GB/T 1804-2000;GB/T 9286;GB/T 10111;JB/T 5000.3-2007;JB/T 5000.10;JB/T 5000.12-2007;MT/T 154.1;《煤礦安全規程》 國家安全生產監管理總局、國家煤礦監察局

【滾輪罐耳現場評審必須具備的引用標準】

GB/T1972 碟形彈簧

GB/T1804 一般公差 未注公差的線性和角度尺寸的公差

GB/T1184 形狀和位置公差 未注公差值

MT113 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

熱銷型號：L25滾輪罐耳

L25滾輪罐耳-技術參數：

　　型號： L25

　　預緊力： 300

　　水平最大緩沖力（KN）：12

　　緩沖行程： 13

　　使用提升速度（m/s）： 8-12

L25滾輪罐耳-主要特點：

L25滾輪罐耳輪軸采用橡膠密封語機械密封相結合的組合密封方式,膠圈采用高耐磨材料,安全可靠,壽命長。1.支架擺動銷軸裝有高分子耐磨軸套,使用中不產生松動現象。2.緩沖裝置采用符合彈性體緩沖結構,性能穩定,免維護。3.可用緩沖裝置來方便的調整滾輪與罐道間的位置。4.表面防范采用鍍鋅刷漆新工藝,防腐防銹性能好。滾輪罐耳由中間布置一個,左右側各一個組成一組。滾輪罐耳可根據用戶要求進行設計。

滾輪罐耳-規格型號

滾輪罐耳分為L(zhǎng)系列單輪滾輪罐耳和LS雙輪滾輪罐耳。

L系列單輪滾輪罐耳型號有：L25,L30,L35,L40,L45；

LS系列雙輪滾輪罐耳型號有：LS30,LS35,LS40,LS45。

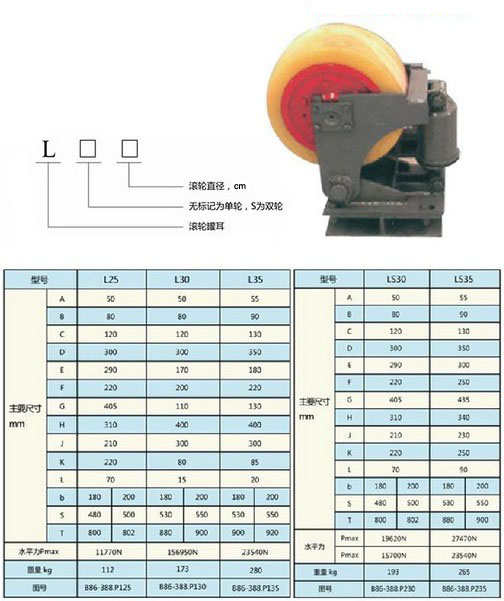

滾輪罐耳-技術參數及尺寸

滾輪罐耳參數尺寸

滾輪罐耳-結構組成

滾輪罐耳為一種立井提升容器用滾輪罐耳，其結構由底座、擺轉臂、滾輪、緩沖器組成；

滾輪罐耳-應用領域

滾輪罐耳結合我國礦山特點為目前運行中的提升容器更換新型滾輪導向裝置提供了便利條件，廣泛應用與礦山，煤炭等工業生產部門。

滾輪罐耳-分類

滾輪罐耳，緩沖式滾輪罐耳，輕型滾輪罐耳，液壓滾輪罐耳，緩沖器。

我公司生產的滾輪罐耳可以分為彈簧緩沖式和橡膠緩沖式：

彈簧緩沖罐耳采用工程彈簧進行緩沖，減少對罐道、罐籠或箕頭的沖擊。滾輪罐耳安裝在提升容器上，滾輪直接與罐道接觸，承受提升容器在運行中所產生的水平力，通過彈簧吸收，起到導向、緩沖與穩定作用。在保障性能指標不變的前提下，在沖頭、底板等部位加裝PE和聚胺脂彈性材料，大大減少了工作時的振動和噪音，運行平衡、噪音小、緩沖性能好、承載能力大。輪外襯選用聚胺脂彈性材料后，使用壽命顯著提高。滾輪罐耳外徑180mm-280mm均可選用，常用型號為L(zhǎng)T250mm。

橡膠緩沖式罐耳較好的解決了滾動輪體的密封問題。使此種罐耳在井筒淋水大、煤粉多的惡劣環境中仍能正常使用。滾輪膠輪采用新型聚胺脂材料，高耐磨，抗沖擊性、彈性好，輪彀上的軸承密封采用復合密封結構。輪外襯選用聚胺脂耐磨材料后，可顯著提高罐耳的使用壽命，輪外徑280MM-450MM均可選用。常用型號LS300mm，LS350mm。

滾輪罐耳-七大優勢

　　1.以液壓緩沖器取代傳統的緩沖結構，承載能力大、運行平穩、可靠性高、壽命長、調整維修方便。

　　2.輪軸采用橡膠密封語機械密封相結合的組合密封方式，膠圈采用高耐磨材料，安全可靠，壽命長。

　　3.支架擺動銷軸裝有高分子耐磨軸套，使用中不產生松動現象。

　　4.底座等零部件采用新型材料，整體結構強度更高，抗沖擊性強。

　　5.緩沖器復位壓力小，可有效地避免滾輪與罐道產生異常碰撞。通過杠桿傳遞到減震筒上，同時起到導向緩沖與穩定作用

　　6.罐道與罐耳由滑動摩擦變?yōu)闈L動摩擦，因此減少了動力消耗，降低了噪音，罐道和罐耳的磨損也大大降低。從而，提高了罐道和罐耳的使用壽命。

　　7.表面防范采用鍍鋅刷漆新工藝，防腐防銹性能好。

滾輪罐耳-安裝調試及使用

按產品樣本說明及尺寸將底座與容器連續焊接，根據滾輪罐耳箭頭指示方向安裝 ，然后通過復合調整器調 整三個滾輪相對罐道的位置，原則是保證固定罐耳與罐道的間隙一致，間隙為2mm ，不要加予緊力（予緊力的調整在復合調整器內部，出廠前已調好） 滾輪彈簧予緊力一般不需調整，如需調整，請?jiān)诎惭b前拆除復合調整器懸掛銷， 旋 開復合調整器外殼，旋下彈簧予緊力調整螺母，在調整螺母前加調整墊片，然后旋緊調整螺母。使用中，如滾輪磨損后與罐道產生間隙，請旋轉復合調整器外殼 （用扳手轉動螺母），使?jié)L輪與罐道接觸，然后通過復合調整器外殼上的小孔， 調整后用鋼絲將復合調整器鎖定。

滾輪罐耳-維護與檢修

　　本系列滾輪灌耳已具有很高的可靠性和很長的使用壽命，建議用戶針對此產品制定 新的使用維護制度，本系列滾輪灌耳可保證 8 — 12 個月的免維護周期、 12 — 24 個月的使 用壽命；精確的設計使各零部件基本上具有相同的使用壽命， 所以達到使用壽命周期時， 修復質量無法保證，修復意義不大， 建議采用定期報廢制度 ；質保期內的質量問題由 生產廠負責處理， 日常工作僅為檢查滾輪灌耳的運行情況， 可較大幅度為用戶減少檢修 維護人員和節省維修工作量及維修費用，提高礦井整體效益。

　　建議日常檢查項目如下： 在使用中應每班檢查滾輪工作情況， 如發現螺栓松動、 滾輪或擺架松曠、 復合調整 器松曠、滾輪運轉和磨損異常、擺架變形等，應查明原因復原后才能使用。

　　拆卸滾輪組的程序是 ： 擰松一點擺架上的滾輪軸鎖緊螺栓， 然后擰下滾輪軸端大螺 母（方螺母），再?gòu)氐讛Q松滾輪軸鎖緊螺栓，此時即可順利拔出滾輪組。

　　安裝滾輪組的程序是 ： 將滾輪軸插入擺架軸孔， 將滾輪軸上定位孔對準鎖緊螺栓螺 孔， 然后擰入鎖緊螺栓但不可擰到底， 能阻止輪軸旋轉即可， 此時擰緊滾輪軸端大螺母， 此后再擰緊鎖緊螺拴，最后擰緊鎖緊螺栓鎖緊螺母。

需要注意的是 ，上述程序不可遺漏或顛倒，否則將造成安全隱患。

滾輪每半年應加注一次防水潤滑脂，加注量為 0.2 升； 新輪出廠前已加注潤滑脂， 請不要再加注。

滾輪罐耳整體 ( 重點是：滾輪、碟型彈簧、復合調整器、連接螺紋、銷軸等 ) 每年應 全面檢查一次，并重新加注防水潤滑脂（包括螺紋部分）。

每次解體檢修必須更換所有密封件。 無法修復時應及時更新。

維護檢修時請參閱各型號的具體說明書，無法處理時，通知廠家協助。

滾輪罐耳-定貨說明

定貨時需指明型號、數量，特殊訂貨請附具體的書面說明。定貨時建議用戶提供罐籠或箕斗的自重及載重， 提升速度， 單繩或多繩提升，以便出廠時調定。

滾輪罐耳-服務體系
