風動潛水泵動力部分是根據汽輪機沖擊葉輪原理，F(xiàn)WQB70-30風動渦輪潛水泵具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質鋁合金，硬模澆鑄并經熱處理再機加工而成。FWQB70-30風動渦輪潛水泵無須象氣動馬 達那樣需加油潤滑及更換葉片，經濟利用值高。FWQB70-30風動渦輪潛水泵泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。FWQB70-30風動渦輪潛水泵泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使封圈內漲，增加密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。該泵是一種以壓縮空氣為介質，通過噴管進入渦輪旋轉作功，泵軸隨之高速回轉帶動泵葉輪排水。動力部分是根據汽輪機沖擊式葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質的鋁合金，硬模澆濤并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換維修葉片，經濟利用值一步到位。

風動渦輪潛水泵風動渦輪潛水泵是一種不用電，用壓縮空氣作為動力的潛水泵，不受電源、潮濕等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。風動渦輪潛水泵是一種高效率，高揚程的新型排水工具，風動渦輪潛水泵主要適用于礦山開拓，掘井巷道和豎井井筒施工排水作業。風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析，揚長避短，在原QYQ17-70型風泵基礎上，保持原產品的傳統特點進行了有重大突破的改進。風動渦輪潛水泵在動力部分采用了葉片式風動馬達，自動離心調速等機構，能確保在額定范圍內的高速運轉，風動渦輪潛水泵是礦山掘井，建井的理想排水工具。QYW系列風動排沙排污潛水泵總體結構簡單，裝拆及維護保養移動方便，在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠，并在排氣口配置有自主知識產權的系列新型低噪消聲器（發明專利號：ZL200610097296.9），大大降低了噪音量，實測≤75db(A),大大改善了井下使用的工況條件。

風動渦輪潛水泵突破了往日的設計思想，采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

FWQB70-30風動渦輪潛水泵其特點：

1、噪音小，保持在40分貝以內；

2、耗風量少、效率高；

3、風動渦輪潛水泵體積小、重量輕、結構緊湊、便于移動；

4、風動渦輪潛水泵使用壽命長、易損件少、便于維修。

風動渦輪潛水泵哪些型號

風動潛水泵型號有BQS防爆潛水泵系列，F(xiàn)WQB風動渦輪潛水泵，QYW風動潛水泵。常見型號有FWQB70-30風動潛水泵，F(xiàn)WQB30-18風動潛水泵，F(xiàn)WQB50-25風動潛水泵， FWQB30-70風動潛水泵，QYW25-70風動潛水泵，F(xiàn)QW20-40/W，QYW17-90風動潛水泵，F(xiàn)QW18-30/W等

一、概述 FWB35-18A型風動渦輪潛水泵是采用風動渦輪傳動，壓縮空氣為動力的新型水泵。主要應用于礦山井巷開拓、豎井井筒施工、地下室工程的排水施工。此外，凡具備有壓縮空氣各種現場施工排水，均能廣泛應用。

二、風動渦輪潛水泵特點

1、無級調速。只要控制節流閥開啟程序，即控制氣體流量，就可以實現無級調速。

2、使用可靠，經久耐用，不受溫度及震動的影響，安裝、操作、簡單。

3、設有消音裝置，噪音小，維修方便，易損件小。

4、風動渦輪潛水泵具有較高的起動力矩和幾乎瞬時升到全速工作的能力。

5、適應能力強。適應于排放清水、濁水（泥漿、泥砂、煤渣水），重量輕。

三、風動渦輪潛水泵技術參數

1、相程5-35m(雙風邊5-50m)

2、流量8-28m3/ih

3、工作風壓3-6kgf/cm2

4、耗風量3-4m3/min

5、額定轉速4500r/min

6、水輪直徑120mm

7、進風膠管內徑25min

8、排水膠管內徑50min

9、噪音≤88db

四、FWQB70-30風動渦輪潛水泵結構與工作原理 FWB35-18A型風動渦輪潛水泵主要由泵殼、泵軸、渦輪、限速和消音裝置等部件組成，泵殼由泵蓋、泵體組成。渦輪由葉片和輪殼輪芯等組成，水輪的密封采用兩個骨架油封封閉式密封。該泵：以壓縮空氣為動力源，壓縮空氣經進風管、噴嘴進入渦輪氣室，推動渦輪旋轉，從而驅動泵軸帶水輪旋轉進行排水工作。而余氣經消音排風罩排出，罩內的消音裝置可吸收部分噪音，大大降低了噪音對人身的危害。當水深超過水泵的高度時可在余風管上接內徑2寸半膠管，將余氣排入空中。 該泵內有限速裝置，當空載運轉時，轉速急劇增加，此時限速裝置的磨擦輪將自動漲開與摩擦套緊緊相貼，產生磨擦力達到限速的目的，使最高速度不超過7400r-min,從而避免機器損壞。當轉速降低時，磨擦輪恢復原狀，又可正常排水。

五、風動渦輪潛水泵使用維護泵時必須注意以下事項

1、使用該泵之前，須在地面負荷試運轉一次，風力為0.6mpa時，水泵工作十分鐘左右，檢查運轉是否正常。

2、風動渦輪潛水泵使用內徑為Ø50mm膠管與排水管聯接，使用內徑Ø25mm膠管與泵進風管聯接時，應注意管接頭的清潔，避免矸石粉渣進入泵中。

3、嚴禁空載運轉。因該泵是利用磨擦輪限速，空運轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。

4、檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。

5、該FWQB70-30風動渦輪潛水泵使用GB491-87II號鈣基潤滑，運轉300小時左右應拆開清洗加油，不用時須推護涂油。

6、運轉正常，但流量下降或不上水時，須拆檢維修或換件，嚴禁用大錘、鎬等物敲打泵殼。

六、易損件代號名稱規格材料數量備注HG4-692-67滑架式橡膠油油封Sg45×25×102常換易損件GB276-82單列向心球軸承2041一般易損件BG276-82單列向心球軸承2051一般易損件WB4-15磨擦輪451一般易損件EB4-16磨擦輪Ht2001一般易損件WB4-21水輪Z181常換易損件。

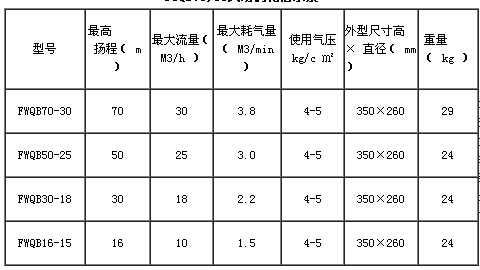

七、風動渦輪潛水泵技術參數



濟寧市卓信工礦設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。

一、概述FWQB70-30風動渦輪潛水泵是采用風動渦輪傳動，壓縮空氣為動力的新型水泵。主要應用于礦山井巷開拓、豎井井筒施工、地下室工程的排水施工。此外，FWQB70-30風動渦輪潛水泵凡具備有壓縮空氣各種現場施工排水，均能廣泛應用。

二、FWQB70-30風動渦輪潛水泵特點 1、無級調速。只要控制節流閥開啟程序，即控制氣體流量，就可以實現無級調速。 2、使用可靠，經久耐用，不受溫度及震動的影響，安裝、操作、簡單。 3、設有消音裝置，噪音小，維修方便，易損件小。 4、風動渦輪潛水泵具有較高的起動力矩和幾乎瞬時升到全速工作的能力。 5、適應能力強。適應于排放清水、濁水（泥漿、泥砂、煤渣水），重量輕。

三、風動渦輪潛水泵技術參數 1、相程5-35m(雙風邊5-50m) 2、流量8-28m3/ih 3、工作風壓3-6kgf/cm2 4、耗風量3-4m3/min 5、額定轉速4500r/min 6、水輪直徑120mm 7、進風膠管內徑25min 8、排水膠管內徑50min 9、噪音≤88db

四、結構與工作原理 FWB35-18A型風動渦輪潛水泵主要由泵殼、泵軸、渦輪、限速和消音裝置等部件組成，泵殼由泵蓋、泵體組成。渦輪由葉片和輪殼輪芯等組成，水輪的密封采用兩個骨架油封封閉式密封。該泵：以壓縮空氣為動力源，壓縮空氣經進風管、噴嘴進入渦輪氣室，推動渦輪旋轉，從而驅動泵軸帶水輪旋轉進行排水工作。而余氣經消音排風罩排出，罩內的消音裝置可吸收部分噪音，大大降低了噪音對人身的危害。當水深超過水泵的高度時可在余風管上接內徑2寸半膠管，將余氣排入空中。

FWQB70-30風動渦輪潛水泵該泵內有限速裝置，當空載運轉時，轉速急劇增加，此時限速裝置的磨擦輪將自動漲開與摩擦套緊緊相貼，產生磨擦力達到限速的目的，使最高速度不超過7400r-min,從而避免機器損壞。當轉速降低時，磨擦輪恢復原狀，又可正常排水。

五、FWQB70-30風動渦輪潛水泵使用維護泵時必須注意以下事項

1、使用該泵之前，須在地面負荷試運轉一次，風力為0.6mpa時，水泵工作十分鐘左右，檢查運轉是否正常。

2、風動渦輪潛水泵使用內徑為Ø50mm膠管與排水管聯接，使用內徑Ø25mm膠管與泵進風管聯接時，應注意管接頭的清潔，避免矸石粉渣進入泵中。

3、嚴禁空載運轉。因該泵是利用磨擦輪限速，空運轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。

4、檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。

5、該泵使用GB491-87II號鈣基潤滑，運轉300小時左右應拆開清洗加油，不用時須推護涂油。

6、運轉正常，但流量下降或不上水時，須拆檢維修或換件，嚴禁用大錘、鎬等物敲打泵殼。

六、FWQB70-30風動渦輪潛水泵易損件代號名稱規格材料數量備注HG4-692-67滑架式橡膠油油封Sg45×25×102常換易損件GB276-82單列向心球軸承2041一般易損件BG276-82單列向心球軸承2051一般易損件WB4-15磨擦輪451一般易損件EB4-16磨擦輪Ht2001一般易損件WB4-21水輪Z181常換易損件。

山東卓信機械設備公司一直以四點售后承諾贏得顧客光顧。

一、FWQB70-30風動渦輪潛水泵質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

二、FWQB70-30風動渦輪潛水泵價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。

三、FWQB70-30風動渦輪潛水泵交貨期承諾：

1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。①技術保養維修手冊

②安裝總圖

③外購件說明書及制造廠家

④提供易損件、備件清單，并附送一定量的備件

四、售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、

2、產品交貨時，我公司向用戶提供下列文件；

3、服務目標：服務質量贏得用戶滿意

4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
